Resolume Arena 软件与 GC-6612pro使用

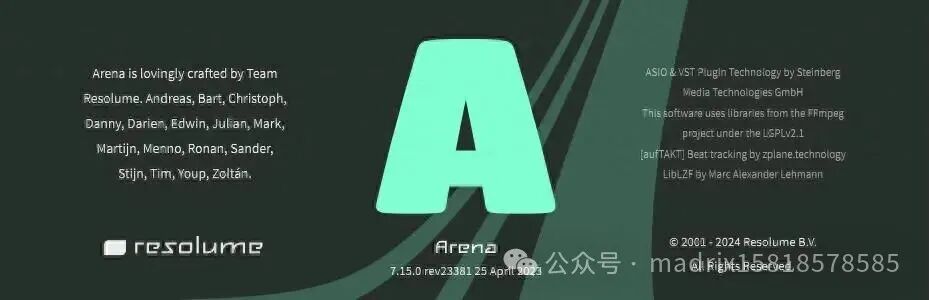

Resolume Arena（版本7.15.0）

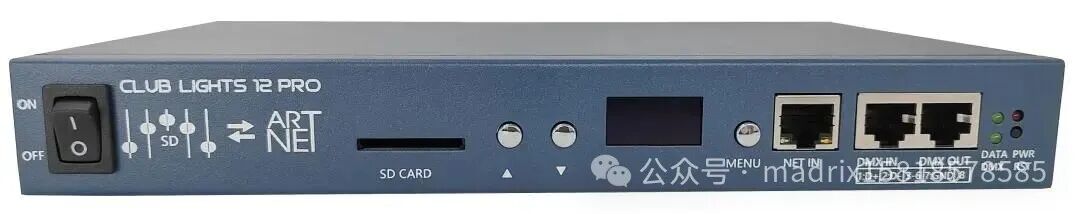

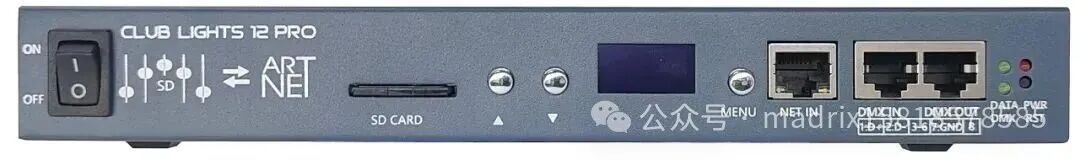

GC-6612 Pro

准备工作：

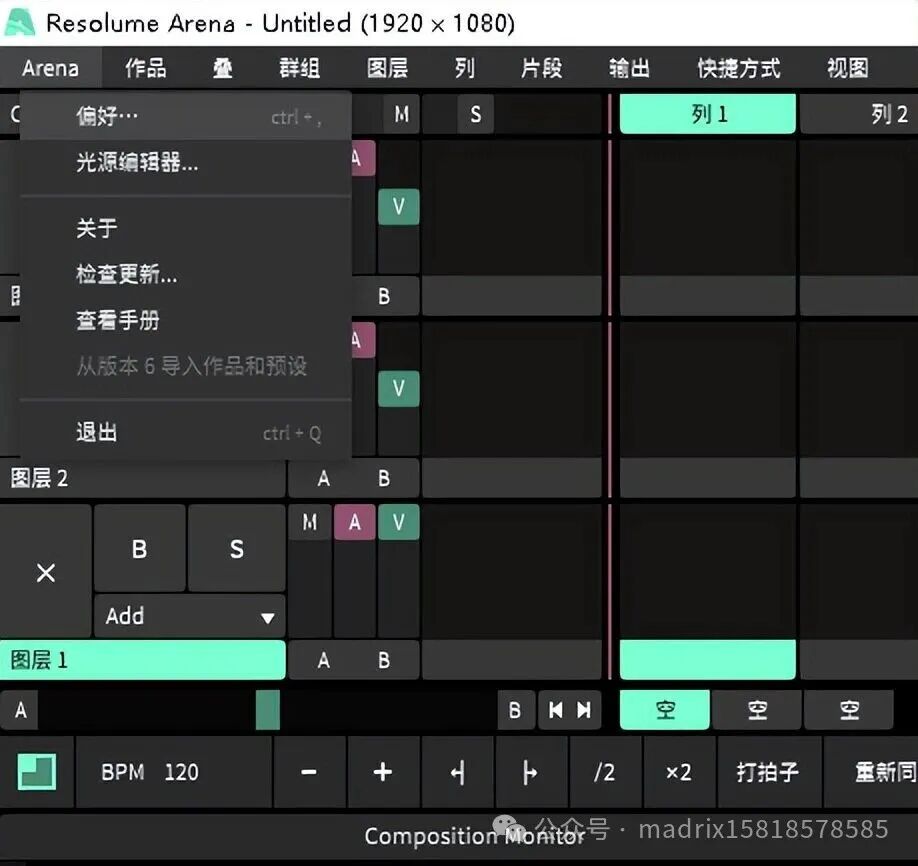

1、Arena主界面，左上角，进入偏好

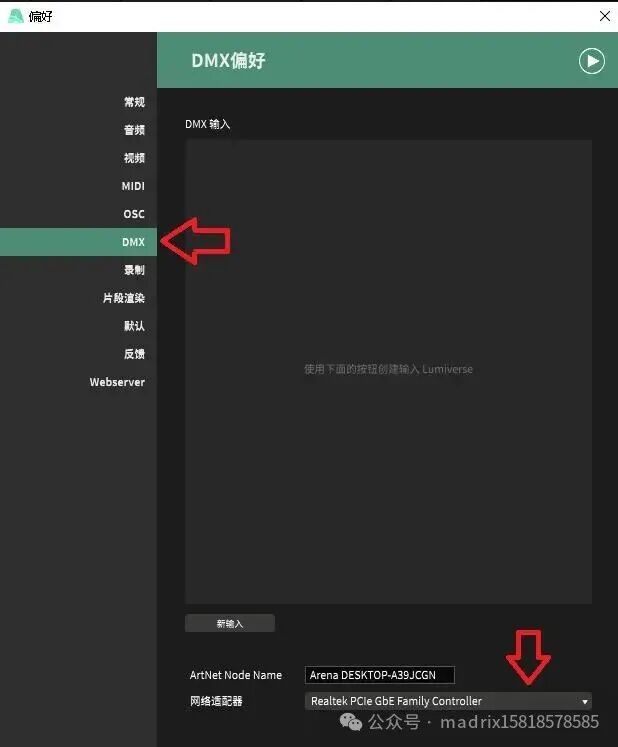

2、点击DMX，然后在下方的网络适配器，选择对应的网卡

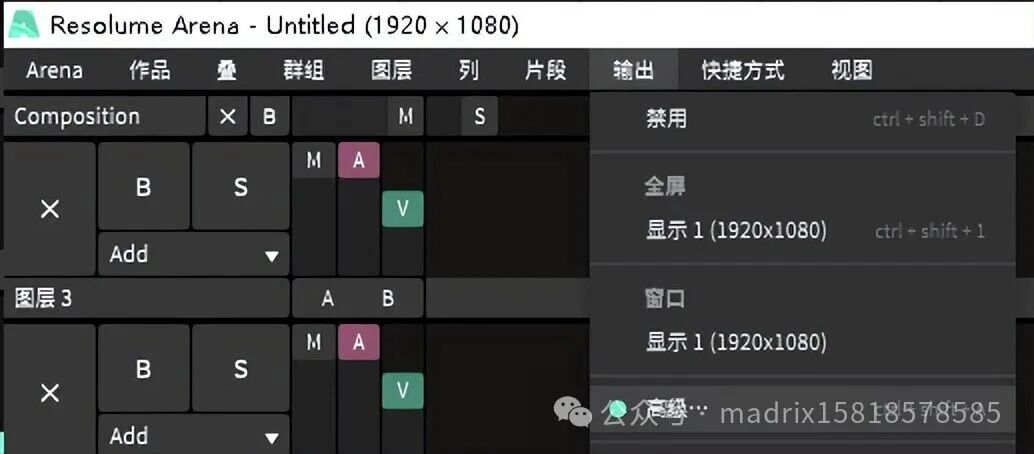

3、从菜单“输出”中选择高级，进入灯具编辑界面。

DMX Lumiverse

lDMX Lumiverse是ARENA提供的多个universe域（512CH）的组合，ARENA里面的一个DMX Lumiverse通常可以理解为控制器的一个输出端口。

l当使用DMX512灯具时，建议每个DMX Lumiverse里面使用1个universe域，换算成RGB像素就是170个点。

l当使用SPI/TTL灯具时，可支持每个DMX Lumiverse里面使用6个universe域，换算成RGB像素就是1020个像素点。

l以上两种使用情况，1个域或者6个域，需要在控制器上，设置成一样的参数。

如何添加DMX Lumiverse

从ARENA主界面菜单“输出”中选择高级，进入灯具编辑界面。

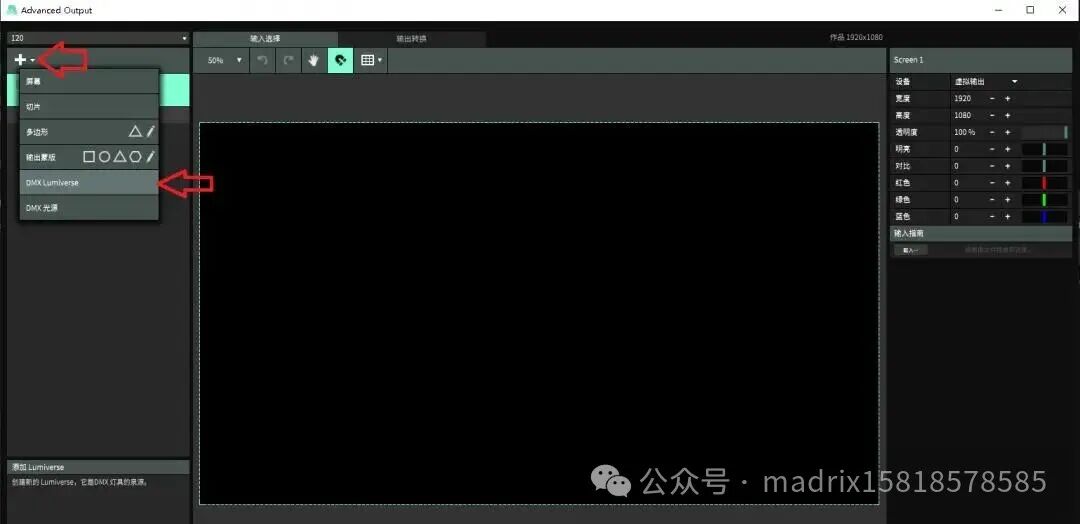

点击左上角 ➕ 号，选择DMX Lumiverse。

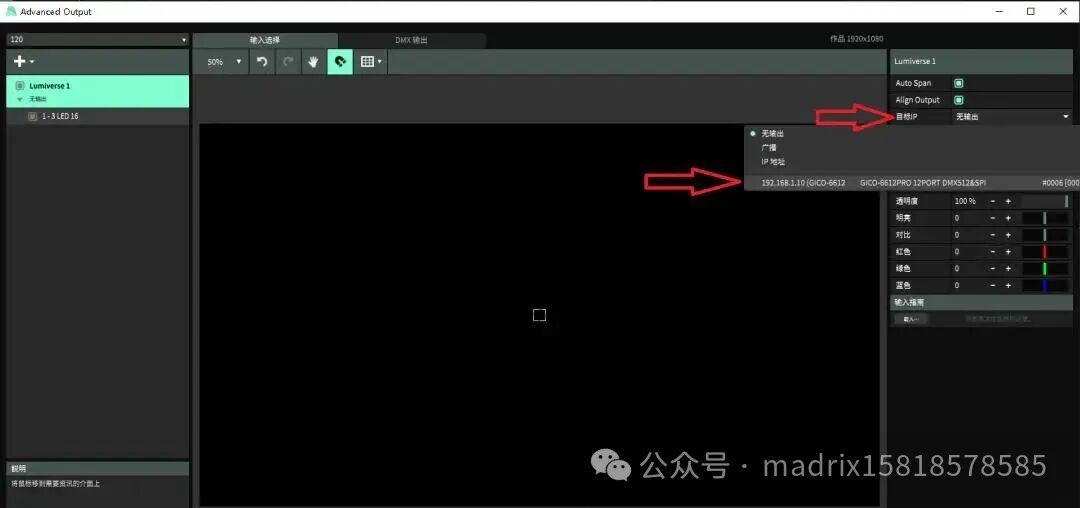

添加DMX Lumiverse之后，需要在右边，目标IP，选择ARENA已经识别到的控制器。

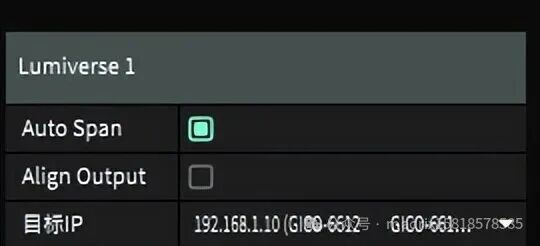

AutoSpan 功能介绍

Auto Span 是新版本7.15.0中增加的功能，打勾开启之后，ARENA允许每个控制器端口带载超过一个universe域（512CH）。

l如果控制器每个端口带载超过一个universe域（170个RGB像素点），比如带满6个universe域，就是1020个RGB像素点，那么就需要把Auto Span打勾开启，同时控制器上面，对应的参数也需要设置成6个universe域。

l如果控制器每个端口只带一个universe域（170个RGB像素点），比如带DMX512灯具170个RGB像素点，那么Auto Span就可以不需要开启了，同时控制器上面，对应的参数也需要设置成1个universe域。

Align Output功能

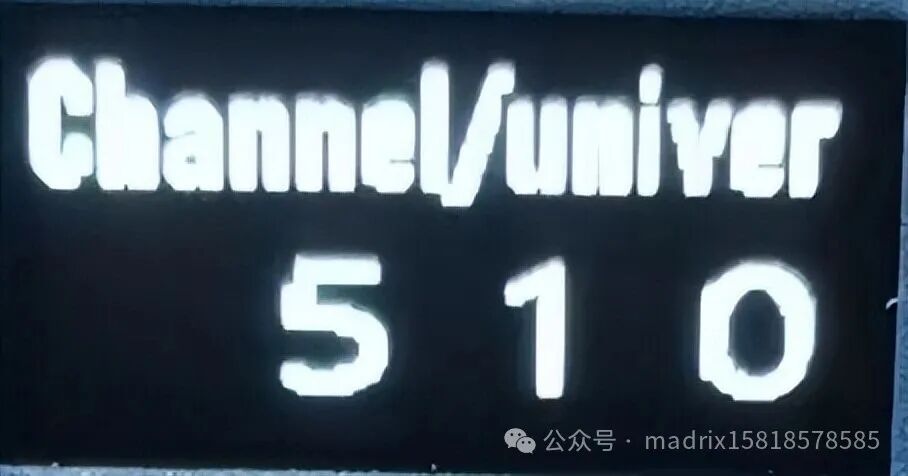

Align Output 是在开启了AutoSpan功能后才会激活，如果是RGB灯具，每个域长度为510CH，这样一定要把控制器（GC-6612pro）的设置 Channel/univer =510 。

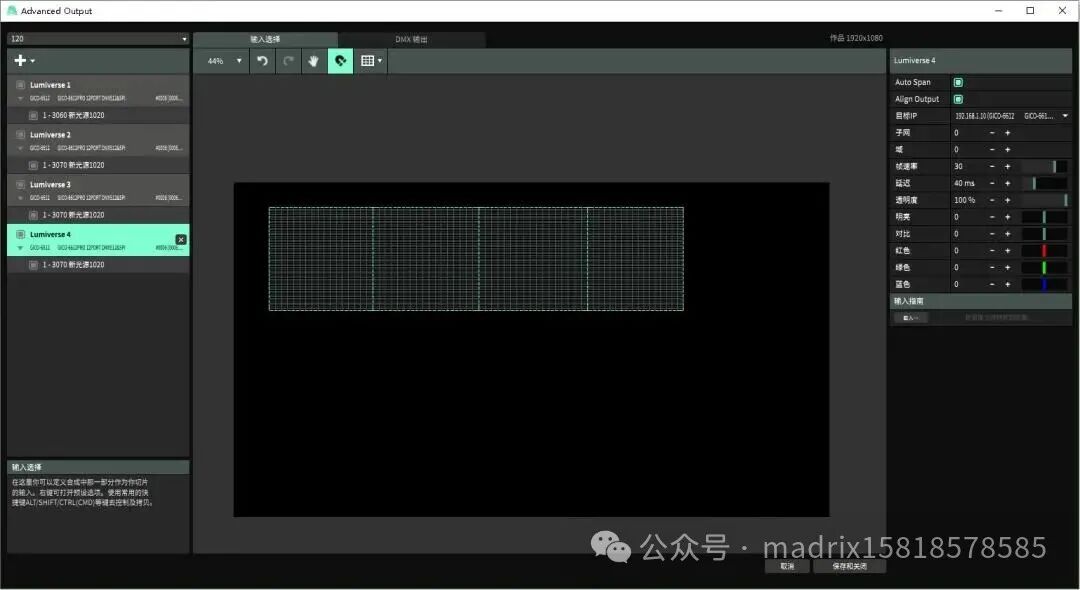

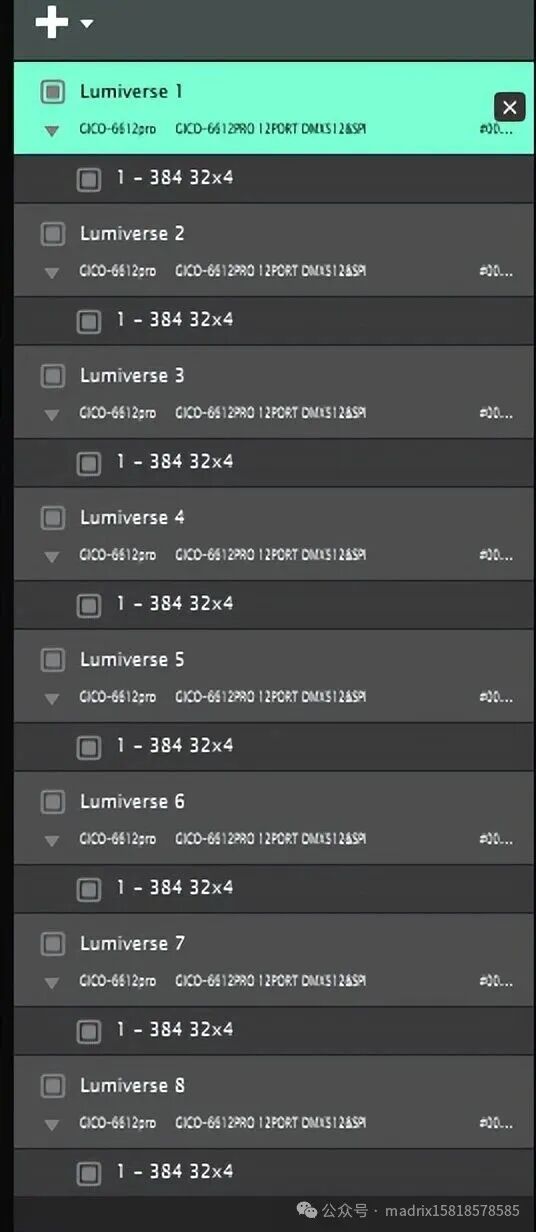

如果在没有开启AutoSpan时，如下图

每个DMX Lumiverse 有32*4=128像素、128*3=384CH，小于512CH，而且Lumiverse1- Lumiverse6 灯具都接在控制器一个端口， 这时候一定要把你的控制器（GC-6612pro）的设置 Channel/univer =384 。

如果用户端口1 接Lumiverse1， 端口2接Lumiverse2 ......... ,这种情况，无需修改Channel/univer，默认是512即可。

如何创建灯具

前面已经添加了DMX Lumiverse，接下来就是创建灯具。

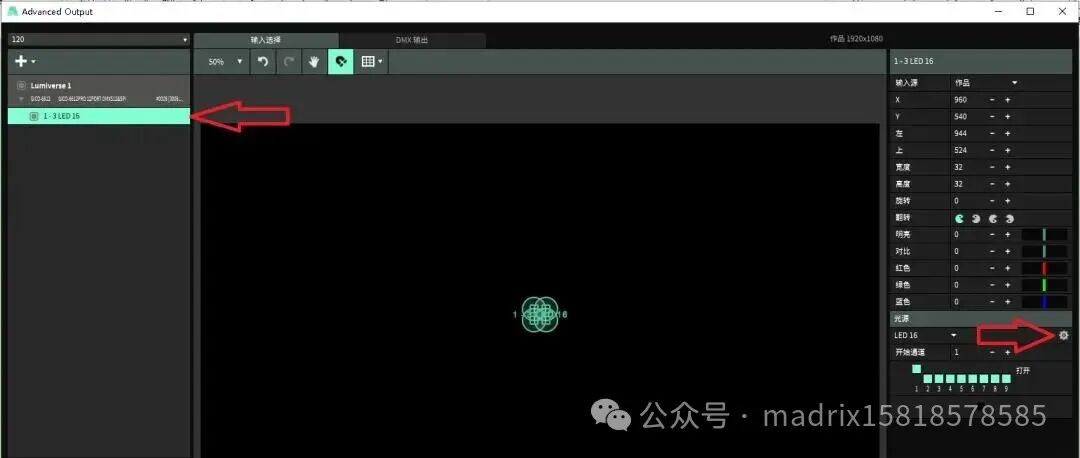

先点击DMX Lumiverse下面，ARENA默认提供的一个1-3 LED16，然后点击右边的一个齿轮图标。

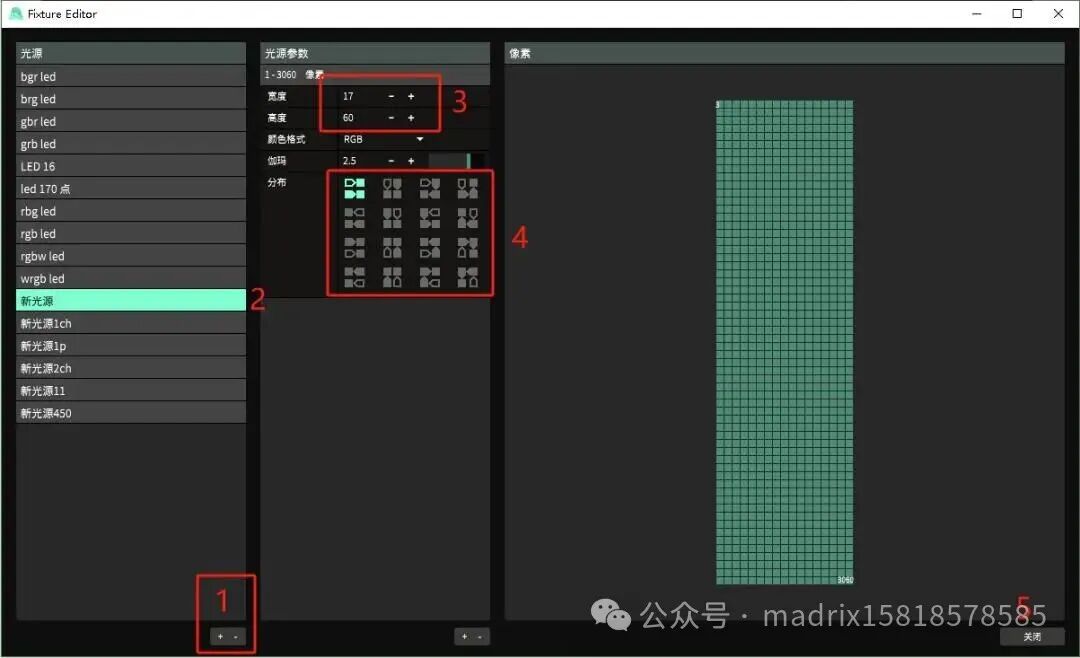

1、点击左边的小加号，将会出现一个新光源。

2、双击新光源，可以自定义输入一个灯具的名字（比如新光源1020）。

3、在宽度高度这里，输入灯具的像素数量，比如图中输入的是17、60，就是刚好等于一个1020像素点（带满6个域）的矩阵。

4、在分布这里可以选择这个灯具矩阵的起点和走线方向。

5、操作完以上步骤，直接点右边的关闭即可。

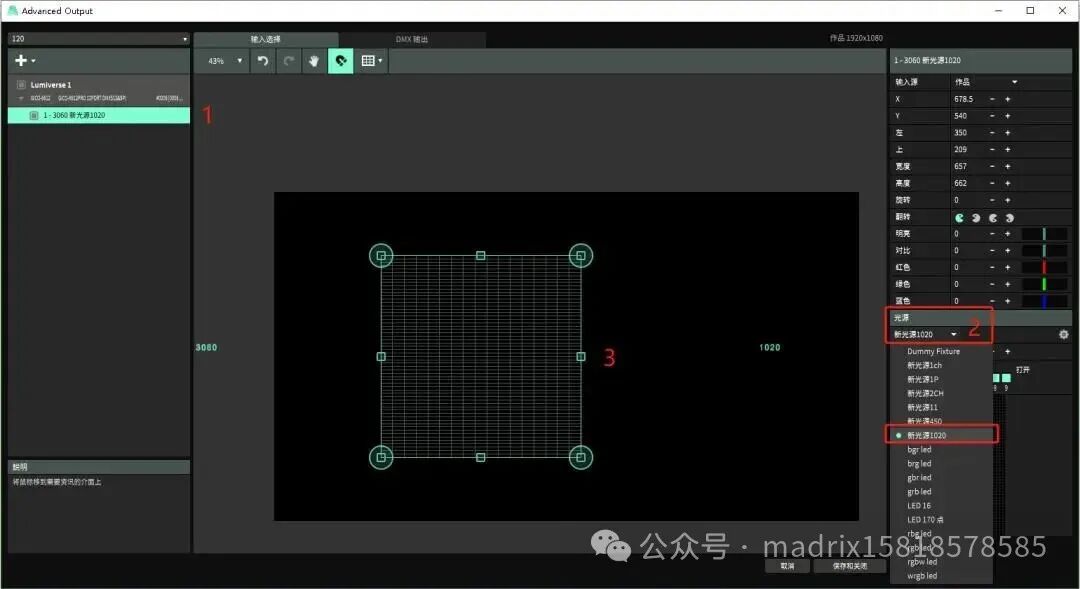

1、先点击DMX Lumiverse下面，ARENA默认提供的一个1-3 LED16。

2、然后在右边，光源，点开下拉箭头，选择刚刚创建的好的新光源1020。

3、创建好的灯具矩阵就进来了，可以鼠标移动位置和调节矩阵的大小。

以上就完成了DMX Lumiverse以及灯具的创建，接下来用相同的操作，进行后续端口的创建。

注意：默认每一个DMX Lumiverse 的帧速率 framerate都是30，如果遇到需要修改的时候，比如改成25ms或20ms，那么全部DMX Lumiverse的帧速率 framerate，都要改成一个相同的数值。

并且，全部设置完成之后，一定要先保存，

然后重启Resolume Arena。
